Fraise sur tige en carbure monobloc : les principes de base
Performance. Productivité. Précision. PFERD.
Avec les fraises sur tige en carbure monobloc de PFERD, vous bénéficiez des caractéristiques suivantes :
- Performance: Outils hautes performances à usage universel pour l’usinage des principaux matériaux ainsi que les opérations les plus courantes en utilisation stationnaire.
- Productivité: Une productivité élevée grâce à des performances d’enlèvement de matière optimales.
- Précision: Des normes de qualité les plus strictes grâce à des micro et macro-géométries précises combinées à des revêtements ultramodernes.
Que sont les fraises sur tige en carbure monobloc ?

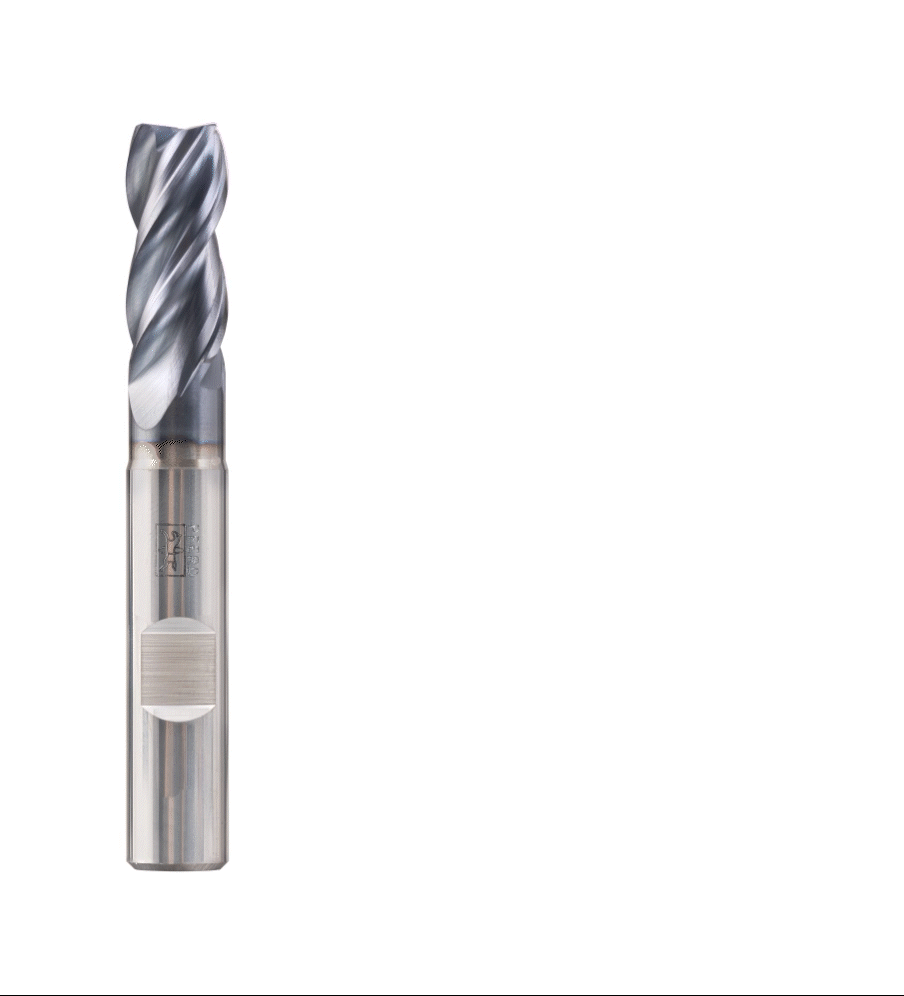

Les fraises sur tige en carbure monobloc de PFERD (Solid Carbide End Mills/SCM en anglais) sont des outils pour enlèvement de matière destinés à une utilisation stationnaire, fabriqués à partir de carbures optimisés pour l’application, à la pointe de la technique.
PFERD propose différentes versions dont la géométrie, le revêtement, le nombre et le pas des arêtes de coupe, l’angle d’hélice et la forme de la queue sont conçus de manière optimale pour l’usinage des principaux matériaux ainsi que pour les applications les plus courantes en utilisation stationnaire.
Les applications les plus courantes des fraises sur tige en carbure monobloc sont, entre autres, le fraisage latéral, le rognage, le rainurage, le perçage, le chanfreinage, l’ébavurage et le profilage lors de l’usinage de pièces en métal ou en plastique.
Le bon choix dans chaque cas de figure
Notre gamme de fraises sur tige en carbure monobloc vous offre des solutions universelles pour une grande variété de tâches d’usinage et de matériaux.
Découvrez dès maintenant nos outils haute performance en action !
Grande résistance à l’usure
Nous avons soumis nos fraises en bout à quatre lames à un test de performance dans différents matériaux et mesuré la largeur des repères d’usure au bout de la durée d’intervention définie.
Le grossissement x100 offre l’image impressionnante d’une lame de coupe restée intacte.

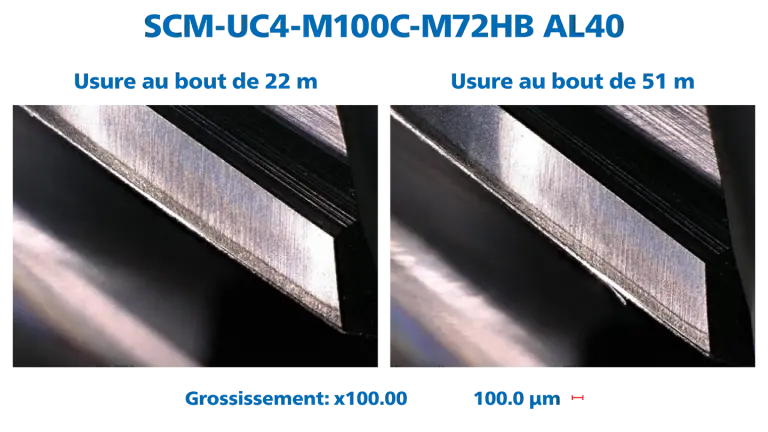

Test de performance dans ISO-M – INOX
Matériau X5CrNi18-10 - 1.4301 – AISI 306
Usinage Rognage latéral
Liquide de coupe Émulsion – concentration de 6 %
vc 90 m/min
n 2.865 tr/min
fz 0,06 mm/z
vf 688 mm/min
ae 4 mm
ap 14 mm
Durée d’intervention 74 min
Course de fraisage 51 m
Test de performance dans l’acier ISO-P
Matériau 42CrMo4+QT (1.7725)
Usinage Rognage latéral
Liquide de coupe Sec – air comprimé externe
vc 90 m/min
n 2.865 tr/min
fz 0,05 mm/z
vf 573 mm/min
ae 2 mm
ap 14 mm
Durée d’intervention 182 min
Course de fraisage 104 m

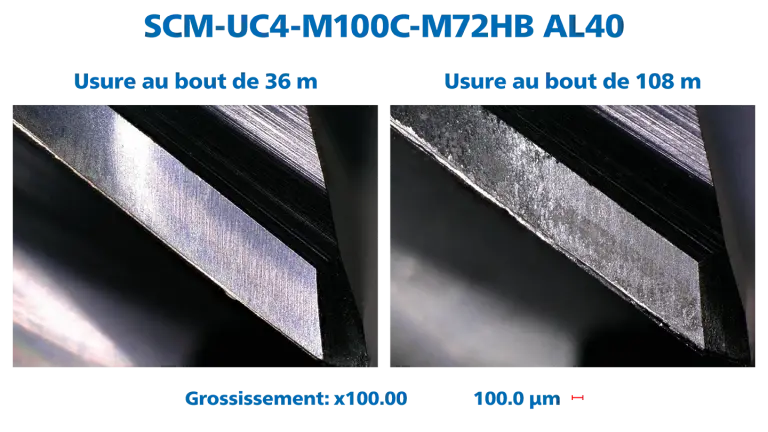

Test de performance dans l’acier ISO-P
Matériau C45 (1.0503)
Usinage Rognage latéral
Liquide de coupe Sec – air comprimé externe
vc 120 m/min
n 3.820 tr/min
fz 0,065 mm/z
vf 993 mm/min
ae 4 mm
ap 14 mm
Durée d’intervention 108 min
Course de fraisage 108 m
Résultats
Les données de coupe ont été adaptées aux conditions de fonctionnement des machines.
Pour permettre une comparaison optimale, l’outil a été remplacé au bout d’une durée d’intervention définie et n’a pas été utilisé jusqu’à la fin de sa durée de vie.
